Softimage CAT como biped



En el trabajo estabamos evaluando la posibilidad de usar CAT (aun lo estamos) y viendo también la flexibilidad de su uso.

Uno de los objetivos a resolver de parte del equipo de animación era tener la posibilidad de rotar la pelvis de manera aislada como sucede en biped o sea algo asi:

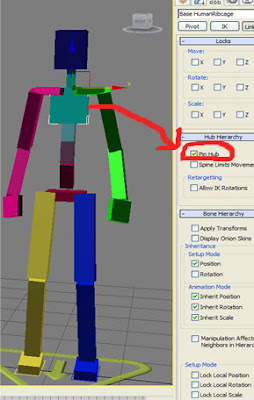

La manera en que CAT lo resuelve es activando el "PIN HUB" del pecho para inmovilizar el pecho mientras uno mueve la cadera. Pero el equipo de animación ciertamente lo encontró poco intuitivo.. en realidad asi lo es porque cada que uno quiera girar la cadera se tendrá que activar de nuevo el PIN HUB... no muy conveniente

















La manera en que encontramos su "solución es agregar un hueso mas en la cadera y cambiar su jerarquía... o sea de la siguiente manera:
__________________________________________________________________

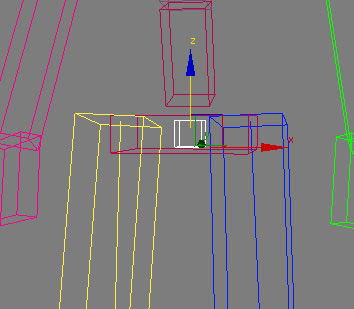

PASO NO.1.- Crear un hueso a partir de la pelvis








Seleccionar la pelvis y en el panel de Modify de max click en Add Bone







Modificar el hueso si lo quieres mas a un estilo Character Studio... Tambien puedes agregarle un CONTROL extra para evitar la molestia de seleccionar éste hueso de la siguiente manera:

















Seleccionar nuestro nuevo hueso.. llamémosle "MBone"

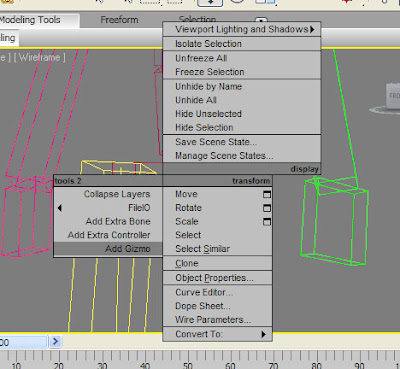

click izquierdo para que salgan los menús que se ven aquí a la derecha

y seleccionar Add Gizmo como se ve en la foto
Aparecerá una nueva ventana donde te darán la opción de qué forma quieres el gizmo.

Puede ser circular, cuadrada etc.

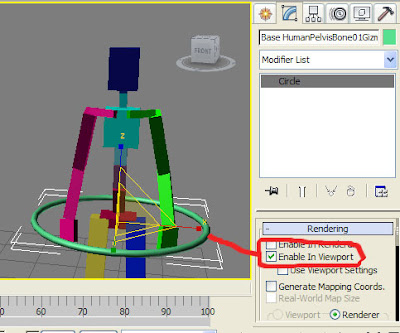

Tambien puedes darle volumen al nuevo "Gizmo control" en la sección de rendering como se ve en la foto

















Ahora viene lo bueno:

PASO 2.- Cambiar jerarquías

Abre tu schematic view para que puedas ver claramente las jerarquías

Actualmente tendrás las jerarquías de la siguiente manera:


Ahora la jerarquía debe quedar de la siguiente manera:

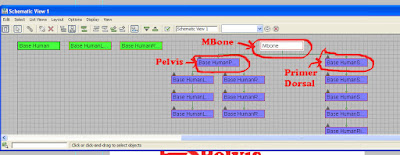

Es decir en tu shematic view quedará de la siguiente manera:

Y pues básciamente tendrás la misma capacidad de usar la pelvis tal cuál lo haces en biped.


Rotar pelvis SIN PIN HUB! Mucho mas fácil no?

Es una manera muuuy simple de ajustarlo. Lo mejor es que CAT sigue funcionando correctamente. Espero poder subir algún otro tuto de CAT después asi como de uno de Motion Builder en cuanto me de el espacio para hacerlo
